Kunde: VoltaCore
Land: Deutschland

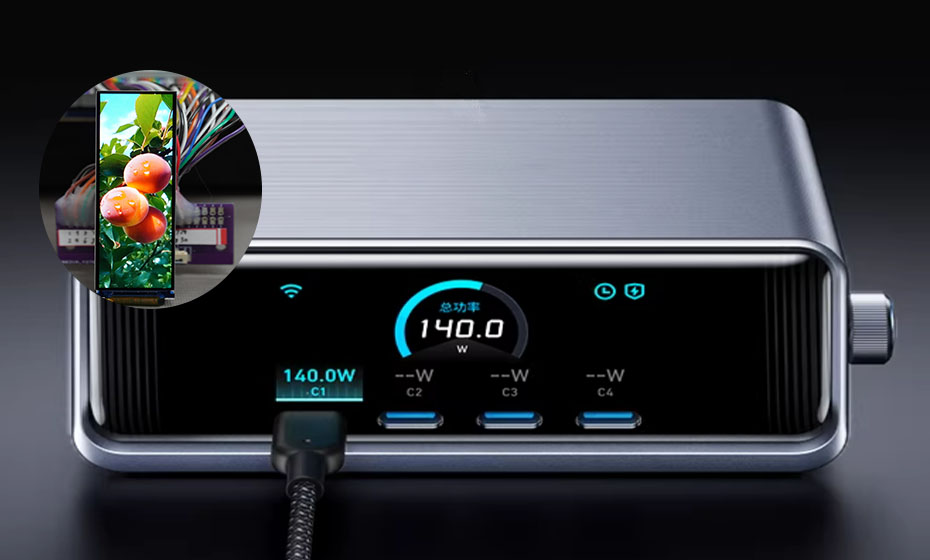

Produktvorteile – 3,0-Zoll-TFT-Display auf einer High-End-Powerbank

• Ultrabreiter Anzeigebereich (22,13×72,91 mm) – Zeigt deutlich Spannung, Stromstärke, Restkapazität, Ladezeit und Temperatur an.

• Voller Betrachtungswinkel (ALLE)– Aus jeder Richtung gut lesbar, was die Benutzerfreundlichkeit verbessert.

• Hohe Auflösung (170×560)– Gestochen scharfe Texte und Symbole für ein hochwertiges Erscheinungsbild.

• RGB-Schnittstelle– Schnelle Aktualisierungsrate für Datenaktualisierungen in Echtzeit.

• Breiter Betriebstemperaturbereich (-20℃ bis +70℃)– Geeignet für den Einsatz im Freien und auf Reisen.

• Transmissionsmodus– Funktioniert sowohl bei Innen- als auch bei Außenlichtverhältnissen gut.

Aufgetretene Herausforderung

Während der Integration wies der Haupt-Mikrocontroller der Powerbank nur eine eingeschränkte RGB-Schnittstellenansteuerung auf, was zu Bildschirmflackern und instabiler Datenanzeige führte, wenn die Batteriespannung unter 3,5 V sank. Zudem traten bei schnellen Datenaktualisierungen Geisterbilder auf.

Lösung

Das Ingenieurteam von Goldenvision arbeitete mit VoltaCore zusammen, um:

1. Passen Sie die RGB-Timing-Parameter an.in der Initialisierungssequenz des Treiber-ICs AXS15231B.

2. Fügen Sie einen separaten 3,3-V-LDO-Regler hinzu.um die Stromversorgung des Displays unabhängig von Batteriespannungsschwankungen zu stabilisieren.

3. Optimieren Sie die Bildrate des Mikrocontrollers.um die vom Display empfohlene Bildwiederholfrequenz zu erreichen.

Nach zwei Debugging-Runden waren Flackern und Geisterbilder vollständig beseitigt, selbst unter extrem niedrigen Batteriestandsbedingungen.

Vorteile des Goldenvision 3,0-Zoll-TFT-Bildschirms in diesem Projekt

• Schneller technischer Support– Schnelle Reaktionszeiten und Unterstützung bei der Fehlersuche vor Ort (per Fernzugriff).

• Kompakte mechanische Konstruktion– Das schlanke Design (1,58 mm Dicke) passt problemlos in hochwertige Powerbank-Gehäuse.

• Zuverlässiger Langzeitbetrieb– Stabile Leistung über den gesamten Lagertemperaturbereich (-30℃ bis +80℃) und den Betriebstemperaturbereich.

• Bewährter Treiber-IC (AXS15231B)– Hervorragende Kompatibilität mit gängigen Mikrocontrollern.

• Anpassbar– Die RGB-Schnittstelle ermöglicht eine flexible Anpassung an verschiedene Motherboard-Layouts.
